产品特点
• 阀体采用铸造、锻压等生产工艺，连接方式有法兰、焊接、快装、螺纹等连接方式
• 球芯只需绕阀门轴转90°即可完成全开或全关，动作简单迅速
• 密封圈采用独特的弹性唇缘密封技术，保证了零泄漏的切断要求，特有的自动补偿功能使阀门具有更长的使用寿命
• 密封圈材料有聚四氟乙烯、增强型PTFE及硬密封等各种结构，适用于各种工况
• 球芯表面硬化处理后，经磨削、抛光，平滑耐磨
• 球芯等径直通式流道与管道内径基本相同，流阻小
• 内装式阀杆具有更好的安全性和刚性
• 由于球芯与密封圈在开关过程中有剪切作用，故特别适用于如纸浆、污水与其他带颗粒的浆料类流体
• 可按用户要求加装防静电装置
-
应用标准
标准规范
• 设计、制造标准：GB/T 12237-2007
• 法兰标准：国标GB/T、机械部JB/T、化工部HG/T、美标API、ANSI、德标DIN、日标JIS、JPI、英标BS
• 结构长度标准：GB/T 12221-2005
• 试验与检验标准：GB/T 13927-2008
• 驱动方式：手动、可配驱动（气动、电动 ）
• 公称通径：DN15~DN100 ISO19.05 ~ 101.6
• 公称压力：1.0MPa
• 适用温度：国产PTFE -10~100℃、进口PTFE -10~150℃
• 适用介质：气体、水、油
• 可配驱动：手动、电动、气动、液动
• 连接标准：快装
• 阀体材质：CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)
-
结构型式
-
主要性能指标
主要零件材料
| 阀体 | WCB | ZG1Cr18Ni9Ti | CF8 | CF3 | ZG1Cr18Ni12Mo2Ti | CF8M | CF3M |
| 球体 阀杆 | 1Cr13 | 1Cr18Ni9Ti | 304 | 304L | 1Cr18Ni12Mo2Ti | 316 | 316L |
| 阀座 | 聚四氟乙烯PTFE加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL |
| 垫片 | 聚四氟乙烯PTFE不锈钢/柔性石墨 |
| 阀杆座 | 聚四氟乙烯PTFE不锈钢/柔性石墨 |
| 填料 | 聚四氟乙烯PTFE增强柔性石墨 |
| 填料压盖 | WCB | 1Cr18Ni9Ti | 304 | 304L | 1Cr18Ni12Mo2Ti | 316 | 316L |
| 温度 | 国产PTFE -10~100℃
进口PTFE -10~100℃ |
| 介质 | 水、蒸汽、油品 | 硝酸类 | 强氧化介质 | 醋酸类 | 尿素类 |

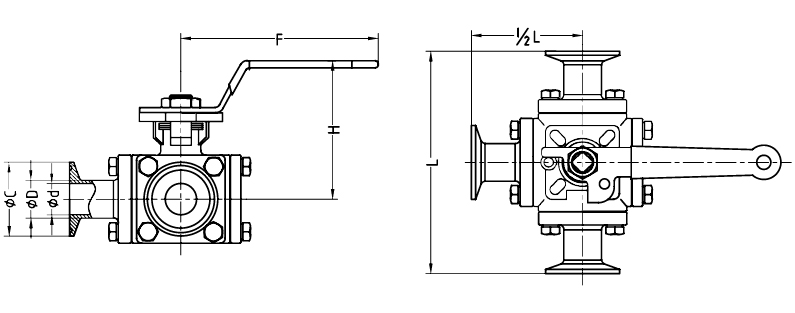

数 据
一系列DIN / A series of DIN
| 规格 | D | d | C | L | F | H |
| DN15 | 19×1.5 | 16 | 34/50.5 | 118 | 135 | 77 |
| DN20 | 23×1.5 | 20 | 34/50.5 | 127 | 135 | 78 |
| DN25 | 28×1.5 | 25 | 50.5 | 152 | 135 | 95 |
| DN32 | 34×1.5 | 31 | 50.5 | 175 | 181 | 113 |
| DN40 | 40×1.5 | 37 | 50.5 | 175 | 181 | 113 |
| DN50 | 53×1.5 | 50 | 64 | 201 | 181 | 121 |
| DN65 | 70×2 | 66 | 91 | 227 | 181 | 135 |
| DN80 | 85×2 | 81 | 106 | 262 | 336 | 140 |
| DN100 | 104×2 | 100 | 119 | 319 | 436 | 158 |
二系列ISO / Second series ISO
| 规格 | D | d | C | L | F | H |
| 3/4" | 19.05×1.5 | 15.8 | 34/50.5 | 127 | 135 | 78 |
| 1" | 25.4×1.5 | 22.1 | 50.5 | 152 | 135 | 95 |
| 1.25" | 31.8×1.5 | 28.5 | 50.5 | 175 | 181 | 113 |
| 1.5" | 38.1×1.5 | 34.8 | 50.5 | 175 | 181 | 113 |
| 2" | 50.8×1.5 | 47.5 | 64 | 201 | 181 | 121 |
| 2.5" | 63.5×1.5(2) | 60.5 (59.5) | 77.5 | 227 | 181 | 135 |
| 3" | 76.2×2 | 72.9 | 91 | 262 | 336 | 140 |
| 3.5" | 88.9×2 | 84.9 | 106 | 262 | 336 | 140 |
| 4" | 101.6×2 | 97.4 | 119 | 319 | 436 | 158 |
