电动法兰球阀（ZY型）

电动球阀是一种转角90° 旋转类球阀，密封性能优良，流通能力大，流阻系数小，结构简单，维修方便，使用寿命长，阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过，配用ZY执行机构，产品通常用于密封要求严格的场合，除控制气体，液体，蒸汽介质外，还适宜控制水含有纤维杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。

产品详情

流体掌控间，众源展非凡

产品特点
结构型式
主要性能指标

产品特点

• 流体阻力小，球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小
• 止推轴轴承减小阀杆磨擦力矩，可使阀杆长期操作平衡灵活
• 阀座密封性能好，采用聚四氟乙烯等材料制成的密封圈，结构易干密封，而且球阀的密封能力随着介质压力的增大而增大
• 阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随介质的压力增设而增大
• 由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损失小，球阀的使用寿命更长

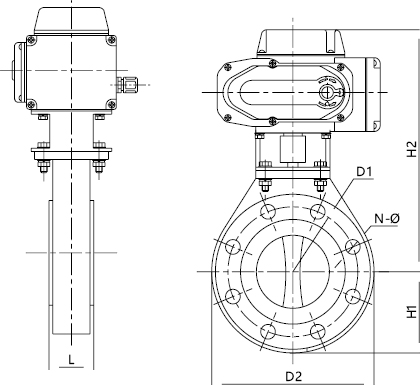

结构型式

主要性能指标

规格	配置执行器	公称压力	A	B	C	H	L	D1	D2	D3	n×Φ
DN15	ZY-05	1.6MPa	137	160	103	203	130	95	65	45	4×14
DN20	ZY-05		137	160	103	209	140	105	75	55	4×14
DN25	ZY-05		137	160	103	223	150	115	85	65	4×14
DN32	ZY-05		137	160	103	243	160	135	100	78	4×18
DN40	ZY-10		145	208	124	26	180	145	110	85	4×18
DN50	ZY-10		145	208	124	289	200	160	125	100	4×18
DN65	ZY-20		170	258	148	332	220	180	145	120	4×18
DN80	ZY-20		170	258	148	356	250	195	160	135	8×18
DN100	ZY-50		170	258	148	393	280	215	180	155	8×18
DN125	ZY-100		184	280	159	467	320	245	210	185	8×18
DN150	ZY-100		184	280	159	511	360	280	240	210	8×23
DN200	ZY-300		184	280	159	609	400	355	295	265	12×23
