塑料执行器-气动角座阀

• 压力范围：0-16bar
• 介质温度：-10℃~+180℃
• 环境温度：-10℃~+60℃
• 阀体材料：不锈钢
• 密封材料：聚四氯乙烯
• 执行机构外壳：聚酰胺
• 介质：中性气体、空气、水

产品详情

流体掌控间，众源展非凡

产品特点
结构型式
主要性能指标

产品特点

外部先进导角座阀，溢流口与滑块间有自动调节密封压盖，阀体角座结构可实现较大流量，特别是与普通截止阀相比时。

结构型式

数据

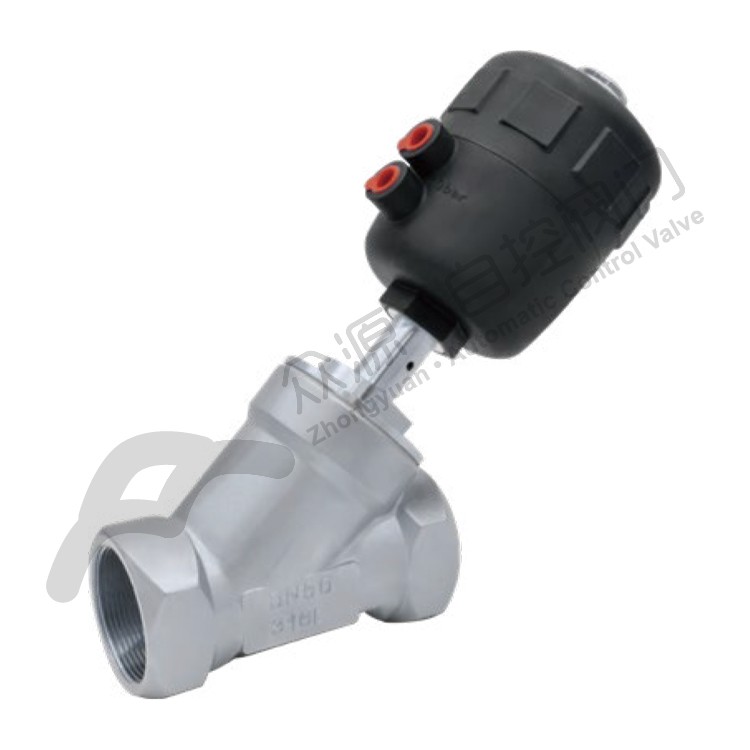

型号 size	规格 Size	执行器 Actuator	L	A	H	E
15	1/2"	Φ50	85	180	140	65
20	3/4"	Φ50	95	185	145	65
25	1"	Φ50	106	190	155	65
25	1"	Φ63	105	220	185	80
32	1 1/4"	Φ63	120	230	188	80
40	1 1/2"	Φ63	130	235	195	80
40	1 1/2"	Φ80	130	228	215	100
50	2"	Φ63	150	250	205	80
50	2"	Φ80	150	268	225	100
65	2 1/2"	Φ80	185	285	260	100
65	2 1/2"	Φ100	185	325	320	126
80	3"	Φ100	210	335	330	126

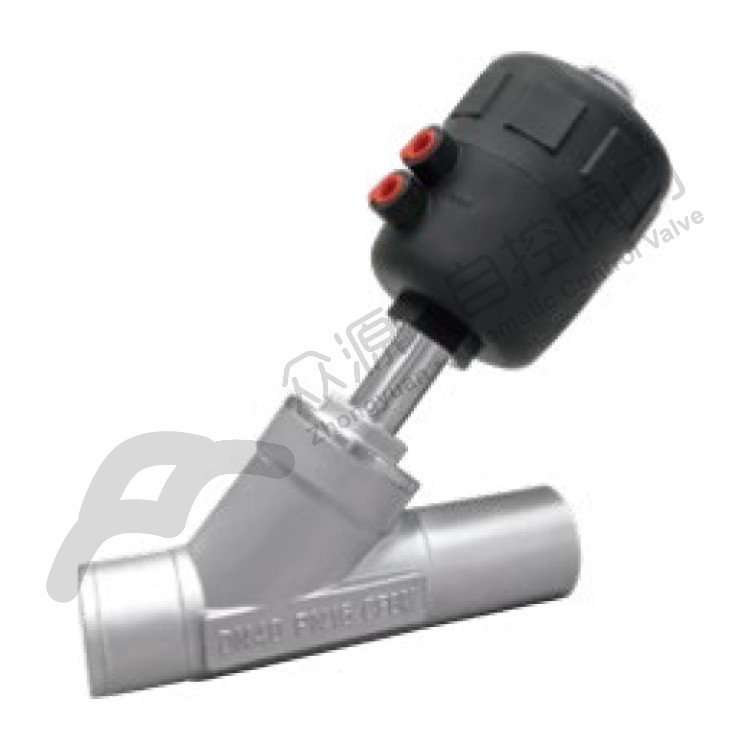

焊接

型号 size	执行器 Actuator	L	D	d	A	H	E
15	Φ50	120	20.0	19.0	165	145	64
20	Φ50	125	25.5	24.0	167	150	64
25	Φ63	145	31.0	30.0	210	183	80
32	Φ63	156	38.0	37.0	215	185	80
40	Φ63	185	47.0	45.5	232	195	80
50	Φ80	200	58.0	56.5	262	230	100
65	Φ100	228	77.5	75.0	319	290	126
80	Φ100	245	92.0	90.0	360	315	126

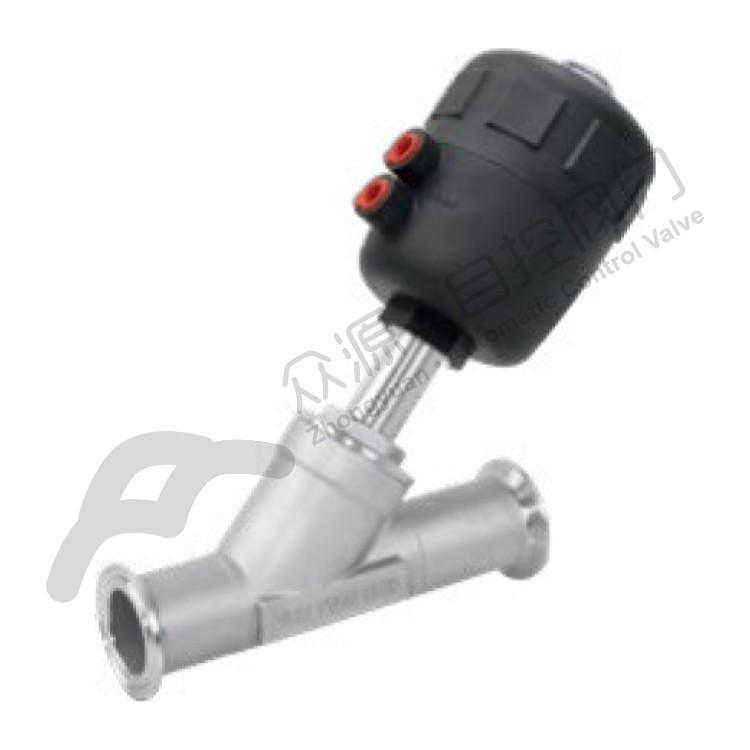

快装

型号 size	执行器 Actuator	L	D	d	A	H	E
15	Φ50	120	50.5	165	165	145	64
20	Φ50	125	50.5	175	175	150	64
25	Φ63	145	50.5	215	215	183	80
32	Φ63	156	50.5	225	225	185	80
40	Φ63	185	64.0	235	235	195	80
50	Φ80	200	77.5	270	270	205	100
65	Φ100	228	77.5	315	315	290	126
80	Φ100	245	91.0	362	362	315	126

法兰

型号 size	执行器 Actuator	L	T	f	D	C	B	N-Φd	A	H	E
15	Φ50	120	14	2	95	66	40	4-Φ14	165	145	64
20	Φ50	125	14	2	105	75	50	4-Φ14	170	150	64
25	Φ63	145	14	2	115	85	60	4-Φ14	210	183	80
32	Φ63	156	16	2	135	100	70	4-Φ18	220	185	80
40	Φ63	185	16	2	145	110	80	4-Φ18	230	195	80
50	Φ80	200	16	2	160	125	92	4-Φ18	260	230	100
65	Φ100	228	18	2	185	145	115	4-Φ18	320	290	126
80	Φ100	245	18	2	195	160	130	8-Φ18	360	315	126

主要性能指标

• 压力范围：0-16bar
• 介质温度：-10℃~+180℃
• 环境温度：-10℃~+60℃
• 阀体材料：不锈钢
• 密封材料：聚四氯乙烯
• 执行机构外壳：聚酰胺
• 介质：中性气体、空气、水

选取
• 控制功能：常开
• 执行机构外壳适用于环境温度：+5℃~+130℃
• 无复位弹簧双作用执行机构
• 电子式位置反馈
• 独立可调行程极限，适于高低流量
• 手动应急开关
• 先导阀适用的Namur适配器
