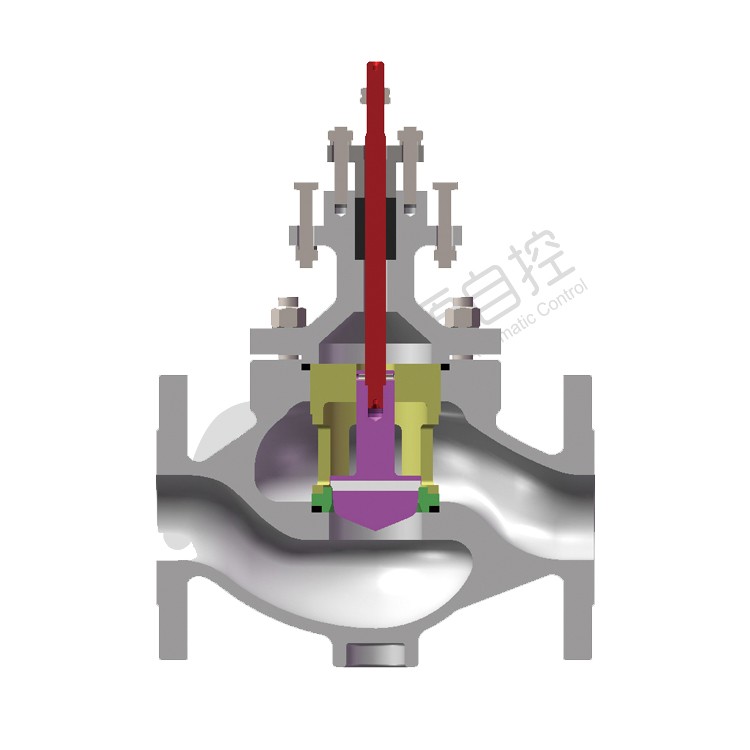

YH110P 气动多孔式单座调节阀

·阀体结构紧凑，流体通道星S型，设有导流翼，防止素流

·压降损失小、流量大、可调范围广、流特性精度高

·快换式阀座，一体式压笼和导向套，泄痛量小

·多孔式压笼的采用，极大地提高了内件的降噪音性能

产品详情

流体掌控间，众源展非凡

产品特点
应用标准
选择阀体部件
结构型式
主要性能指标

产品特点

阀体结构紧凑，流体通道星S型，设有导流翼，防止素流
压降损失小、流量大、可调范围广、流量特性精度高
快换式阀座，一体式压笼和导向套，泄漏量小
多孔式压笼的采用，极大地提高了内件的降噪音性能
The adoption of the porous pressure cage greatly improves the noise reduction performance of the internals

应用标准

	中国标准 Chinese Standard	美国标准 American Standard
质量保证 Quality assurance	ISO9001	ISO9001
设计制造design and manufacture	GB12224-2005	ASME B16.34
法兰标准 flange standard	GB9113,GB9124.1 HG20592-2009	ASME B16.5
结构长度 length of structure	GB/T17213.3	ASME B16.10 ISA S75.03
检验和试验标准 inspection and test standard	GB/T4213-2008	ANSI FCI70-2 IEC60534-2-1

选择阀体部件

公称通径DN	mm	40	50		65	80	100
	inch	1.5	2		2.5	3	4
公称通径DN	mm	125	150		200	250	300
	inch	5	6		8	10	12
公称压力 PN	PN	16、25、40、64、100(110)
	ANSI	CL150、CL300、CL600
连接形式 Connections	法兰式；Flanged 焊接式Welding
形式 type	直通单座铸造球型阀，不平衡阀芯 straight bore single casting ball valve,Unbalance plug
压盖形式 Gland	螺栓压紧式bolt clamp
*上阀盖温度范围 Bonnet temp	标准型			-17～+230℃
	散热片型(G)			-45～-17℃,+230～+566℃
	伸长型(D)			-196～-45℃
	波纹管密封型(W)			-45～+350℃
填料 Packing	聚四氟乙烯V形填料聚四氟乙烯碳纤维柔性石墨Teflon V-ring, Teflon fiber, Grafoil
垫圈 Gasket	石墨复合垫、金属缠绕石墨垫、金属锯齿型(316) Graphite composite Gasket、matel wound graphite Gasket、Grooved metal gasket (316 stainless steel)
涂层 Painting color	浅咖啡色(环氧树脂),阀体阀盖材质为不锈钢时，均不加涂层。 Light curry(Epoxy resin group) is standard. In the case of stainless steel body, no painting is standard.

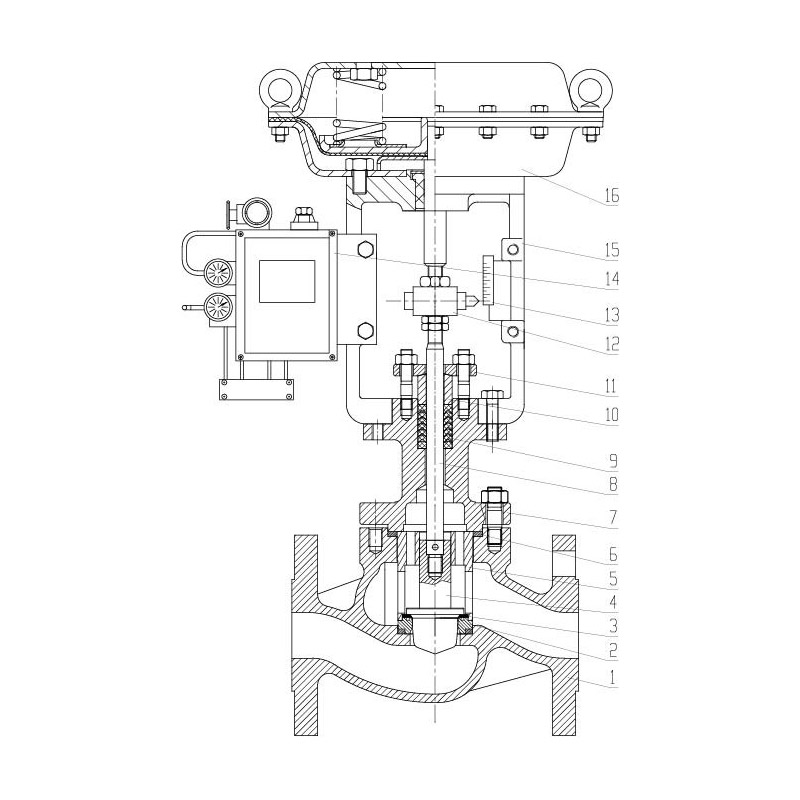

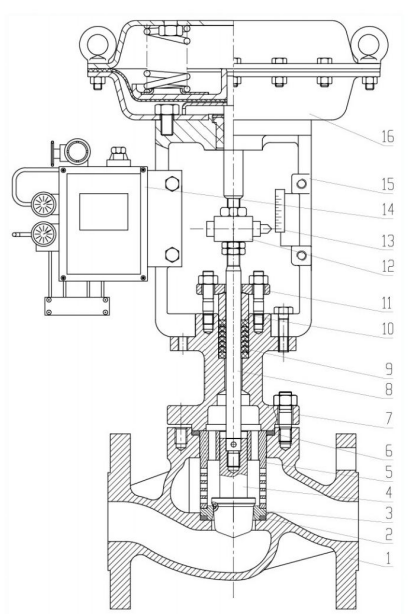

结构型式

主要性能指标

流量特性 flow characteristics	金属阀座 Metal seat 软阀座 Soft seat	高容量 High capacity	等百分比特性(%)和线性特性(L) equal percentage character(%) and linear character (L)
		高精度 High accuracy
可调范围 Adjustable range	50:1
泄漏等级 Leakage level	硬密封(hard sealing):标准(standard)Class IV,特需(special)Class V			软密封(soft sealing): Class VI
基本误差 Fundamenta l error	标准型：±1.5%(带定位器);伸长型：±2.5%(带定位器)
回差 Backlash	标准型：±1.5%(带定位器);伸长型：±2.5%(带定位器)
死区 Dead zone	标准型：±0.6%(带定位器);伸长型：±1%(带定位器)
始终点偏差 Start point deviation	±2%(带定位器)
额定行程偏差 Rated travel deviation	±2%(带定位器)
