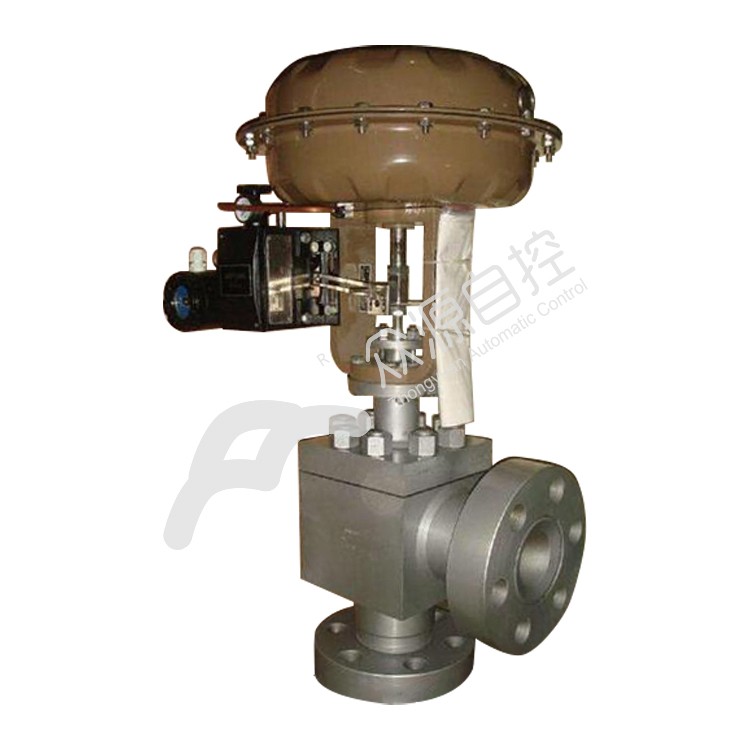

YH400P 高压单座调节阀（锻制）

·结构紧凑，通道呈S型，压降损失小·可调范围广，流量特性精度高

·动态稳定性好，噪音低，防空化气蚀

·阀芯导向面积大，抗震性好

·产品符合GB/T4213-2008 标准

·适用于控制各种高温、低温的流体

Request a Quote

Product Details

Precision in Flow Control, Excellence from Zhongyuan

Product Features
Applicable Standards
Valve Body Component Selection
Structural Configuration
Main Performance Parameters

Product Features

压降损失小、流量大、可调范围广、流量特性精度高
采用下阀体和透镜式阀座结构，阀座易于更换，密封性好
结构简单，安装维护方便，却能适应苛刻工况条件
配用多弹簧薄膜执行机构，结构紧凑、体积小凑、输出力大

Applicable Standards

	中国标准 Chinese Standard	美国标准 American Standard
质量保证 Quality assurance	ISO9001	ISO9001
设计制造 design and manufacture	GB12224-2005	ASME B16.34
法兰标准 flange standard	SH3406 HG20596	ASME B16.5
结构长度 length of structure	JB/T2766	ASME B16.10 ISA S75.03
检验和试验标准 inspection and test standard	GB/T4213-2008	ANSI FCI70-2 IEC60534-2-1

Valve Body Component Selection

公称通径DN	mm	25		40	50	65	80
	inch	1		1.5	2	2.5	3
产品型号 Model	YH400P/YH701P	√		√	√	√	√
	YH500M/YH701P	x		√	√	√	√
公称通径DN	mm	100		125	150
	inch	4		5	6
产品型号 Model	YH400P/YH701P	x		×	x
	YH500M/YH701P	√		v	√
连接形式 Connections	法兰式Flanged 焊接式Welding
阀体形式 body type	锻制直通Forging straight 锻制角型Forging angle
压盖 Gland	螺栓压紧式bolt clamp
阀芯形式	YH400P/YH701M		单座柱塞型阀芯
	YH500M/YH701M		压力平衡结构
*上阀盖温度范围	标准型		-17～+230℃
	散热片型(G)		-45～-17℃,+230～+566℃
	伸长型(D)		-196～-45℃
	波纹管密封型(W)		-45～+350℃

Structural Configuration

Main Performance Parameters

流量特性	YH400P/YH701P YH500M/YH701M	等百分比特性(%)和线性特性(L)参考图1和图2
泄漏等级	YH400P/YH701P	硬密封：标准Class IV	小于阀额定容量的0.01%
	YH500M/YH701M	硬密封：标准Class Ⅲ	小于阀额定容量的0.1%
可调范围	YH400P/YH701P YH500M/YH701M	50:1
