YHCF 气动衬氟单座调节阀

·结构紧凑，通道呈S型，压降损失小·可调范围广，流量特性精度高

·动态稳定性好，噪音低，防空化气蚀

·阀芯导向面积大，抗震性好

·产品符合GB/T4213-2008 标准

·适用于控制各种高温、低温的流体

Request a Quote

Product Details

Precision in Flow Control, Excellence from Zhongyuan

Product Features
Applicable Standards
Valve Body Component Selection
Structural Configuration
Main Performance Parameters

Product Features

耐腐蚀，几乎能耐所有的介质(包括浓硝酸和王水)的腐蚀
确保无外漏。采用波纹管和填料双重密封，密封性能好
确保无内漏。阀芯、阀座采用软密封，故泄漏量低，泄漏等级达 Class VI级

Applicable Standards

	中国标准 Chinese Standard	美国标准 American Standard
质量保证 Quality assurance	ISO9001	ISO9001
设计制造 design and manufacture	GB12224-2005	ASME B16.34
法兰标准 flange standard	GB9113,GB9124.1 HG20592-2009	ASME B16.5
结构长度 length of structure	GB/T12221-2005	ASME B16.10 ISA S75.03
检验和试验标准 inspection and test standard	GB/T4213-2008	ANSI FCI70-2 IEC60534-2-1

Valve Body Component Selection

公称压力 PN	PN	16
	ANSI	CL150
连接形式 Connections	法兰式；Flanged
形式 type	单座柱塞型不平衡阀芯straight bore single casting ball valve,Unbalance plug
压盖形式 Gland	螺栓压紧式bolt clamp
*上阀盖温度范围 Bonnet temp	衬F46Lining F46				-20～+120℃
	衬PFA Lining PFA				-20～+180℃
填料 Packing	聚四氟乙烯V形填料Teflon V-ring
涂层 Painting color	浅咖啡色(环氧树脂),阀体阀盖材质为不锈钢时，均不加涂层。 Light curry(Epoxy resin group) is standard. In the case of stainless steel body, no painting is standard.

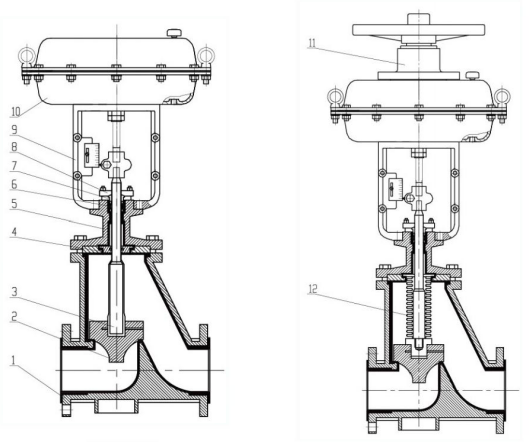

Structural Configuration

Main Performance Parameters

流量特性 Flow characteristics	等百分比特性(%)和线性特性(L) Equal percentage character (%)and linear character (L)
可调范围 Adjustable range	30:1
泄漏等级 Leakage level	Class Vl
基本误差 Fundamental error	标准型：±1.5%(带定位器);伸长型：±2.5%(带定位器)
回差 Backlash	标准型：±1.5%(带定位器);伸长型：±2.5%(带定位器)
死区 Dead zone	标准型：±0.6%(带定位器);伸长型：±1%(带定位器)
始终点偏差 Start point deviation	±2%(带定位器)
额定行程偏差 Rated travel deviation	±2%(带定位器)
