中线蝶阀

产品详情

流体掌控间，众源展非凡

产品特点
结构型式
主要性能指标

产品特点

驱动方式
涡轮、气动、液动、电动等
结构型式

主要性能指标

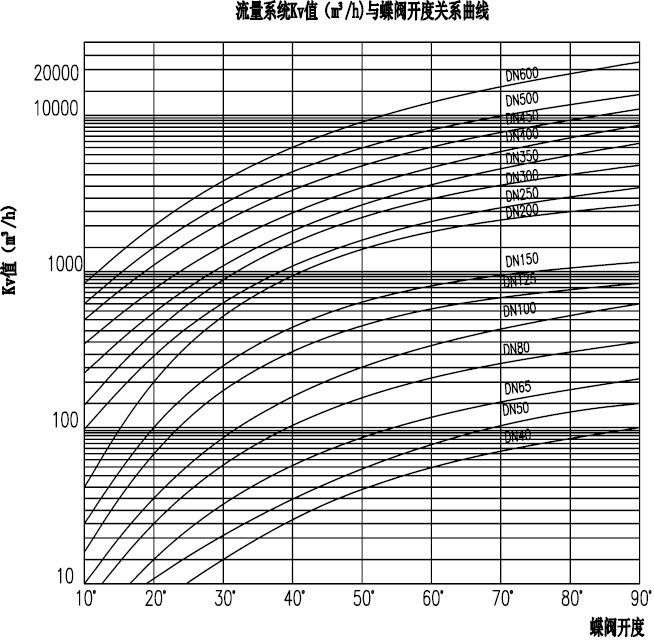

规格DN		阀门开启角度流量Cv值								90° 开启时 Cv值
DN（mm）	inch	10°	20°	30°	40°	50°	60°	70°	80°	90° 开启时 Cv值
50	2	0.1	5	12	24	45	64	90	125	135
65	2.5	0.2	8	20	37	65	95	144	204	220
80	3	0.3	12	22	39	70	116	183	275	302
100	4	0.5	17	36	78	139	230	364	546	600
125	5	0.8	29	61	133	237	392	620	930	1022
150	6	2	45	95	205	366	605	958	1437	1579
200	8	3	89	188	408	727	1202	1903	2854	3136
250	10	4	151	320	694	1237	2047	3240	4859	5340
300	12	5	234	495	1072	1911	3162	5005	7507	8250
350	14	6	338	715	1549	2761	4568	7230	10844	11917
400	16	8	464	983	2130	3797	6282	9942	14913	16388
450	18	11	615	1302	2822	5028	8320	13168	19752	21705
500	20	14	791	1674	3628	6465	10698	16931	25396	27908
600	24	22	1222	2587	5605	9989	14949	22769	34898	43116
