电动对夹式硬密封蝶阀（LQ型）

采用精密的U型弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的冶金、电力、石油化工、以及给排水的市政建设等工业管道上，作调节流量和截断流体使用。该阀采用三偏心结构，阀座与蝶板密封面均采用铸钢和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀均有双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。

产品详情

流体掌控间，众源展非凡

产品特点
结构型式
主要性能指标

产品特点

• 该阀采用三偏心结构，阀座与阀板几乎无磨损，具有越关越紧的密封功能
• 密封圈选用不锈钢制作，具有金属密封和弹性密封的双重优点，无论在低压和高温的情况下，均具有优良的密封性能，具有耐腐蚀，使用寿命长等特点
• 蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长
• 本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。驱动装置可以多工位（旋转90°或180°）安装，便于用户使用

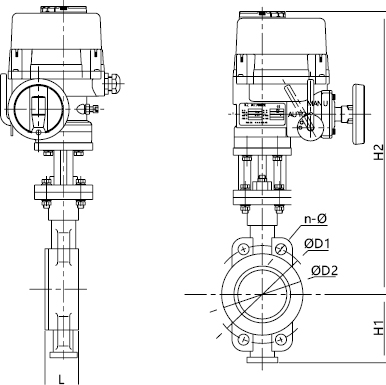

结构型式

主要性能指标

规格Size		配置	ΦD1		ΦD1		H2	H1	L	n-Φ
mm	in	配置	1.0MPa	1.6MPa	1.0MPa	1.6MPa	H2	H1	L	1.0MPa	1.6MPa
50	2"	LQ1-10	125		102		443	90	43	4-Φ18
65	2.5"	LQ1-10	145		122		487	110	46	4-Φ18
80	3"	LQ2-16	160		133		523	115	46	4-Φ18	4-Φ18
100	4"	LQ2-20	180		158		533	130	52	8-Φ18
125	5"	LQ2-24	210		185		583	150	56	8-Φ18
150	6"	LQ3-35	240		216		671	165	56	8-Φ23
200	8"	LQ3-50	295		270		757	210	60	8-Φ22	12-Φ22
250	10"	LQ4-110	350	155	320	320	817	245	68	12-Φ22	12-Φ26
300	12"	LQ4JS-200	400	410	372	372	967	280	78	12-Φ22	12-Φ26
350	14"	LQ4JS-250	460	470	420	430	1032	315	78	16-Φ22	16-Φ26
400	16"	LQ4JS-400	515	525	480	480	1209	345	102	16-Φ26	16-Φ30
450	18"	LQ4JS-400	565	585	535	545	1274	380	114	20-Φ26	20-Φ30
500	20"	LQ4JS-600	620	650	585	610	1299	415	127	20-Φ26	20-Φ33
600	24"	LQ4JS-600	725	770	685	720	1314	460	154	20-Φ30	20-Φ36
