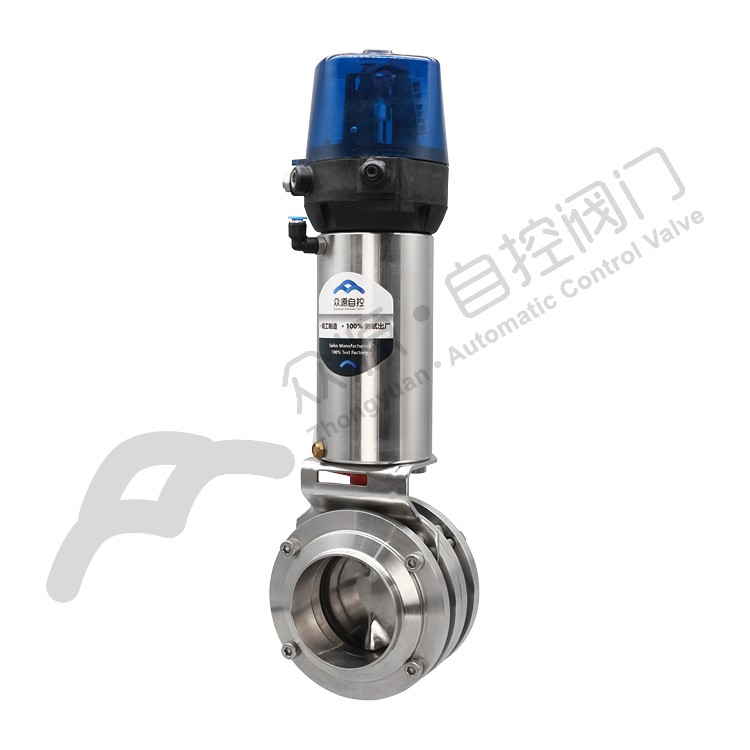

卫生蝶阀 (手动/气动/电动)

• 最大产品压力：1000kpa（10 bar）

• 最小产品压力：真空

• 温度范围：-10℃至+95℃

• 更高温度选用氟化橡胶

Request a Quote

Product Details

Precision in Flow Control, Excellence from Zhongyuan

Structural Configuration
Main Performance Parameters

Structural Configuration

对焊蝶阀（ISO）

规格	ФD×t	H	E
Ф19	Ф19.05×1.5	47	34.5
Ф25	Ф25.4×1.5	47	34.5
Ф32	Ф31.8×1.5	47	34.5
Ф38	Ф38.1×1.5	47	34.5
Ф51	Ф50.8×1.5	52	46.5
Ф63.5	Ф63.5×2	54	53.5
Ф76	Ф76.2×2	56	61.5
Ф102	Ф101.6×2	68	78

对焊蝶阀（DIN）

规格	ФD×t	H	E
DN15	Ф19×1.5	47	34.5
DN25	Ф28×1.5	47	34.5
DN32	Ф34×1.5	47	34.5
DN40	Ф40×1.5	47	40
DN50	Ф53×1.5	52	46
DN65	Ф70×2	54	57
DN80	Ф85×2	58	67
DN100	Ф104×2	68	78
DN125	Ф129×2	74	97
DN150	Ф154×2	74	109
DN200	Ф204×2	74	150

对夹三片式 ISO(法兰型)

规格	ФD×t	H	E
Ф19	Ф19.05×1.5	89	34.5
Ф25	Ф25.4×1.5	89	34.5
Ф32	Ф31.8×1.5	89	34.5
Ф38	Ф38.1×1.5	89	34.5
Ф51	Ф50.8×1.5	96	46.5
Ф63.5	Ф63.5×2	98	53.5
Ф76	Ф76.2×2	102	61.5
Ф102	Ф101.6×2	114	78

三片式对夹

规格	ФD×t	H	E
DN15	Ф19×1.5	89	34.5
DN25	Ф28×1.5	89	34.5
DN32	Ф34×1.5	89	34.5
DN40	Ф40×1.5	89	40
DN50	Ф53×1.5	96	46
DN65	Ф70×2	98	57
DN80	Ф85×2	106	67
DN100	Ф104×2	110	78
DN125	Ф128×2	110	97
DN150	Ф154×2	110	109
DN200	Ф204×2	124	150

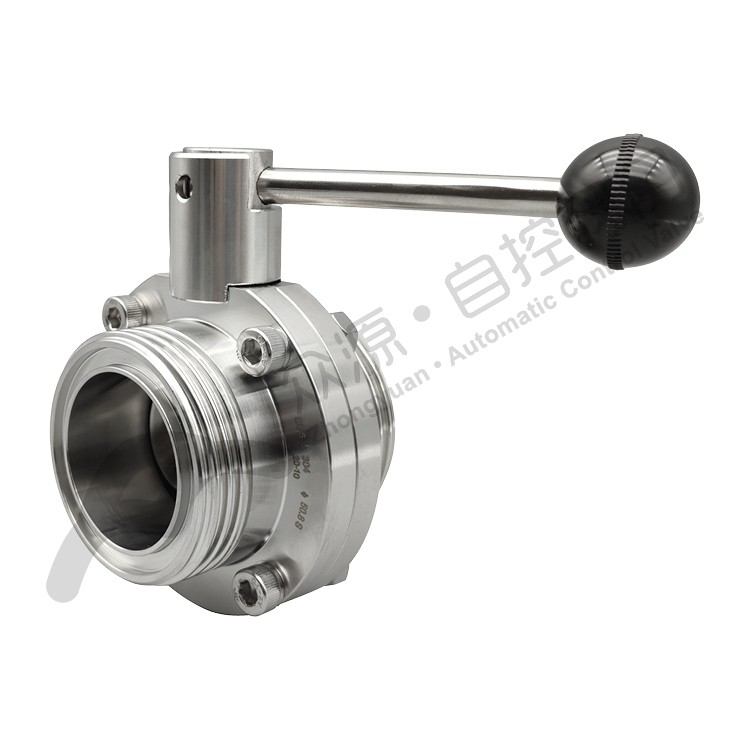

SMS外螺纹蝶阀

规格	H	E	B
Ф19	76	68.5	34×1/8
Ф25	76	68.5	40×1/6
Ф32	76	68.5	48×1/6
Ф38	76	68.5	60×1/6
Ф51	76	80	70×1/6
Ф63.5	80	87.5	85×1/6
Ф76	84	98	98×1/6
Ф102	90	115	124×1/6

SMS(一边焊接，一边螺纹)蝶阀

规格	ФD×t	H	E	B
Ф19	Ф19.05×1.5	61.5	75	34×1/8
Ф25	Ф25.4×1.5	61.5	75	40×1/6
Ф32	Ф31.8×1.5	61.5	75	48×1/6
Ф38	Ф38.1×1.5	61.5	75	60×1/6
Ф51	Ф50.8×1.5	64	87	70×1/6
Ф63.5	Ф63.5×2	67	94	85×1/6
Ф76	Ф76.2×2	70	105	98×1/6
Ф102	Ф101.6×2	79	122	124×1/6

Main Performance Parameters

应用
卫生型自动和手动操作蝶阀，应用于不锈钢管路系统，广泛用于啤酒，饮料，果汁，制药工程等领域。

标准设计
对焊蝶阀、外螺纹蝶阀、快装蝶阀、对夹三片式蝶阀适用于ISO、DIN、IDF、SMS标准管路。

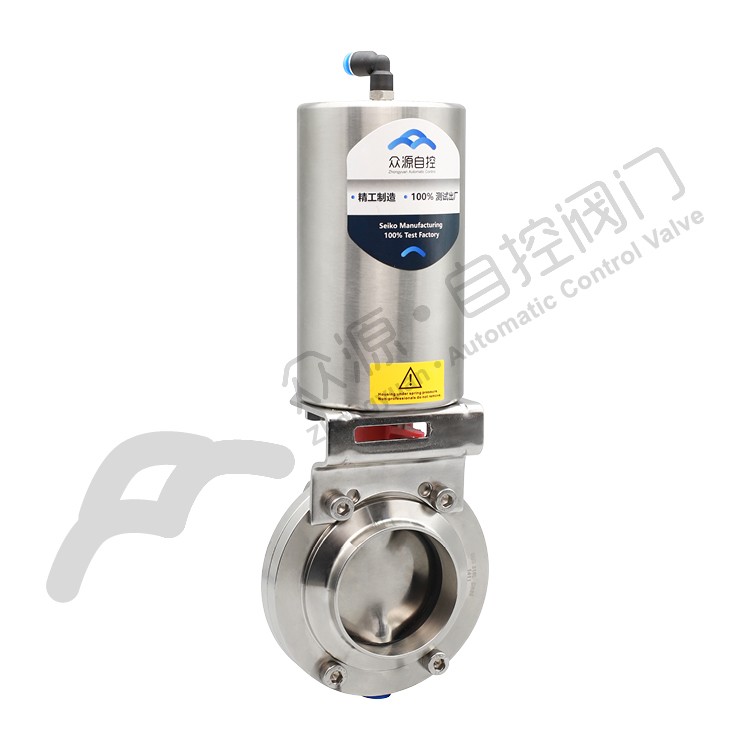

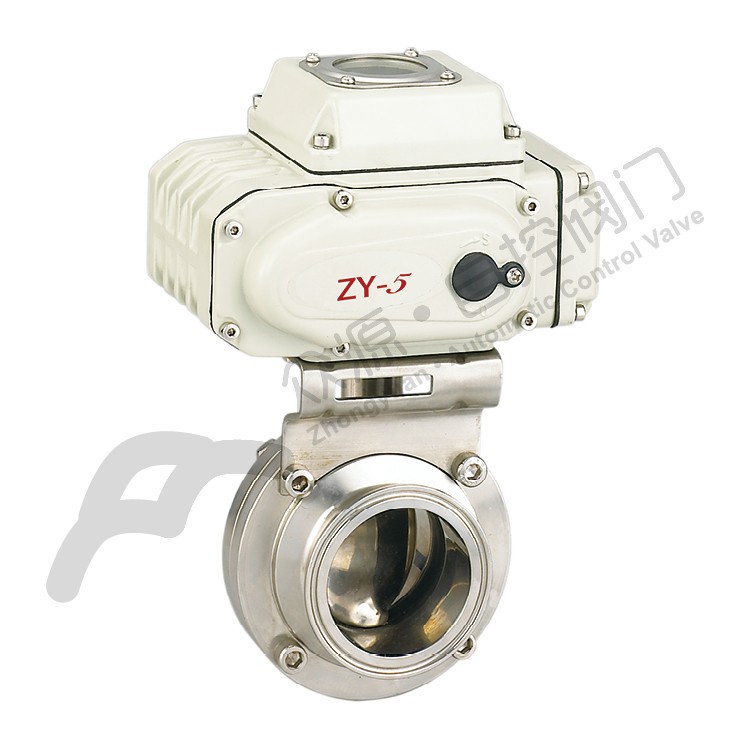

蝶阀可配气动不锈钢柱式执行器,气缸直径：85mm、108mm和133mm，另可选配铝制气动单作用/双作用执行器及电动执行器。
辅件可选配，阀位反馈和可调节定位装置，实现自动化智能控制。

技术参数
• 最大产品压力：1000kpa（10 bar）
• 最小产品压力：真空
• 温度范围：-10℃至+95℃
• 更高温度选用氟化橡胶

材质
• 与物料接触部分：AISI 304或AISI 316L
• 表面处理：精车亚光
• 其它部分：AISI 304
• 密封材料：三元乙丙（EPDM）
• 可选：硅橡胶（Q）、氟胶（FPM）
• 蝶板轴：套聚偏二氟乙烯（PVDF)
