电动三偏心硬密封蝶阀（ZY型）

采用精密的U型弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的冶金、电力、石油化工、以及给排水的市政建设的工业管道上，作调节流量和截断流体使用。该阀采用三偏心结构，阀座与蝶板密封面均采用铸钢和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀均有双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。

产品详情

流体掌控间，众源展非凡

产品特点
结构型式
主要性能指标

产品特点

• 该阀采用三偏心结构，阀座与阀板几乎无磨损，具有越关越紧的密封功能
• 密封圈选用不锈钢制作，具有金属密封盒弹性密封的双重优点，无论在地压和高温的情况下，均具有优良的密封性能，具有耐腐蚀，使用寿命长
• 蝶板密封封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长
• 本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。驱动装置可以在多工位（旋转90°或180°）安装，便于用户使用

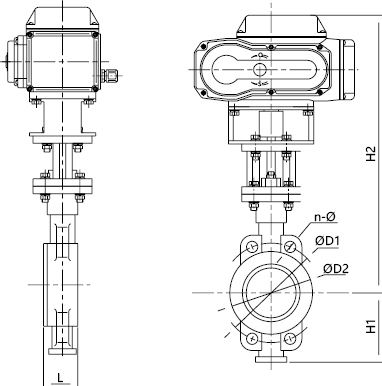

结构型式

主要性能指标

规格Size		配置	ΦD1		ΦD2		H2	H1	L	n-Φ
mm	in	配置	1.0MPa	1.6MPa	1.0MPa	1.6MPa	H2	H1	L	1.0MPa	1.6MPa
50	2"	ZY-10	125		102		323	90	43	4-18
65	2.5"	ZY-10	145		122		367	110	46	4-18
80	3"	ZY-20	160		133		413	115	49	4-18	8-18
100	4"		180		158		423	130	56	8-18
125	5"		210		185		473	150	64	8-18
150	6"	ZY-50	240		216		511	165	70	8-22
200	8"	ZY-50	295		272		597	210	71	8-22	12-22
250	10	ZY-100	350	355	320	320	627	245	76	12-22	12-26
300	12	ZY-200	400	410	372	372	677	280	83	12-22	12-26
350	14	ZY-200	460	470	420	430	742	315	92	16-22	16-26
400	16	ZY-400	515	525	480	480	819	345	102	16-26	16-30
450	18	ZY-400	565	585	535	545	884	380	114	20-26	20-30
500	20	ZY-600	620	650	585	610	909	415	127	20-26	20-33
600	24	ZY-600	725	770	685	720	924	460	154	20-30	20-36
